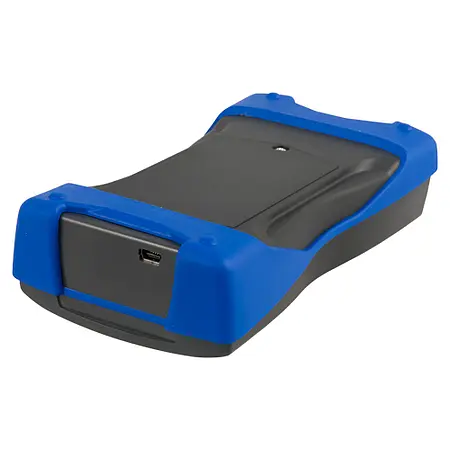

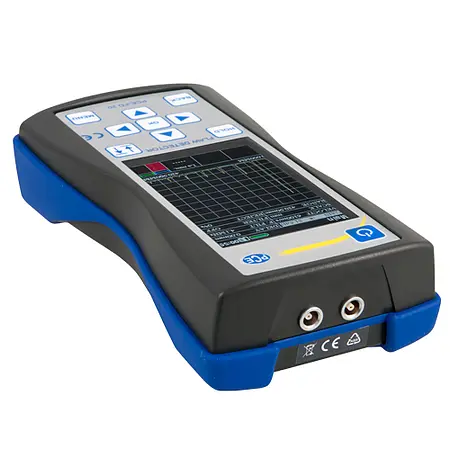

Instrument për Testimin e Trashësisë PCE-FD 20
- PCE-FD 20 është një testues tejzanor portativ ose matës trashësie tejzanor me një ekran të madh LCD që shfaq hartat e skanimit A të sinjaleve tejzanor, si dhe prerjet tërthore të skanimit B.
SKU:
PCE-FD 20
EAN:
4250348715234
Instrument për Testimin e Trashësisë PCE-FD 20
PCE-FD 20 është një testues tejzanor portativ ose matës trashësie tejzanor me një ekran të madh LCD që shfaq hartat e skanimit A të sinjaleve tejzanor, si dhe prerjet tërthore të skanimit B. Ideal për përdorim në inxhinieri mekanike, hapësirë ajrore dhe aplikime metalurgjike, ky matës trashësie me frekuencë të lartë i bazuar në ultratinguj përdor një transducer kontakti (përfshihen dy sonda të ndryshme; 45° dhe 90°) për të matur trashësinë e materialit dhe për të identifikuar të metat dhe defektet siç është ndërprerja e bashkimit në saldime. ndryshme dhe mund të ruajë deri në 6000 imazhe për çdo gigabajt në kartën SD të kamerës infra të kuqe.
– Diapazoni i intervalit kohor të matur: 6 … 1000 mikrosekonda (µs)
– Shpejtësia e zërit: 1000 … 9999 m/s
– Zbaton metodat e testimit të hijes, jehonës dhe pasqyrës-hijes
– Përmban një ndërfaqe USB për shkarkimin e të dhënave në PC për analiza të hollësishme
– Pesha e lehtë
– Bateri ose energji elektrike
– Kabllo sonde me gjatësi 1.5 m
Specifikimet teknike |
Diapazoni i frekuencës së funksionimit | 1 … 10 MHz |
Diapazoni i intervalit kohor të matjes (kohëzgjatja e skanimit) | 6 … 1000 mikrosekonda (µs) |
Diapazoni i shpejtësisë së zërit | 1000 … 9999 m/s |
Devijimi i matjes së intervaleve kohore | Nuk tejkalon ± 0.025 µs |
Devijimi maksimal i amplitudës së sinjaleve në hyrjen e marrësit në diapazonin 0 … 110 dB | Nuk tejkalon ± 0.5 dB |
Rajoni i testimit të fitimit | 125 dB |
Mesatarja mbi sasinë e fillimeve | 1 … 16 |
Diapazoni i fitimit të ndryshueshëm në kohë (TVG) / Numri i pikave të kontrollit TVG | 40 dB / 15 |
Kohëzgjatja e pulsit të ngacmimit deri në ngarkesë | 0 … 0.5 µs |
Amplituda e pulsit të ngacmimit në ngarkesë 50 Ohm, jo më pak | 100, 200, 300 |
Diapazoni i frekuencës operative të marrësit në -3 dB | 1 … 10 MHz |
Devijimi i amplitudave të sinjaleve hyrëse në diapazonin 10 … 100% të lartësisë së ekranit | Jo më shumë se 1 dB |
Skanimi | 1 … 1000 µs |
Vonesa e skanimit | 0 … 2000 µs |
Diapazoni i matjes së intervaleve kohore | 0 … 1000 µs |
Prizma e vonesës së sondës | 0 … 15 µs |
Sinjalizimi automatik i defekteve (AFS) | Dy porta |
Vendosja e diapazonit të portave AFS | 0 … 2000 µs |
Rregullimi i pragjeve të portave AFS | 0 … 100% |
Zbulimi i sinjaleve (marrës) | Gjysmëvalë pozitive, modalitet radioje |
Dimensionet e pajisjes (përafërsisht) | 80 x 162 x 35 mm / 3.14 x 6.37 x 1.37″ |
Dimensionet e ekranit (përafërsisht) | 48 x 74 mm / 1.88 x 2.91″ |
Furnizim me energji | 100 … 250 V AC ose 3 bateri AA 1.5 V |
Pesha (përafërsisht) | 250 g / 0.55 lb (pa bateri) |
